ロケットストーブ &オーブン

マニアックな話

以前、コメントでジュンさんが教えてくれたこのロケットストーブ↓
http://www.richsoil.com/rocket-stove-mass-heater.jsp

日本語説明
https://docs.google.com/fileview?id=0Bzor2dyzWCn-ZjI1NmYxNWQtYmE5ZS00OTQzLTk5MTAtNGQ5MmZjNWQwYTAy&hl=ja


普通の薪ストーブより、かなりの低燃費で部屋を温められるって優れものなようなので、

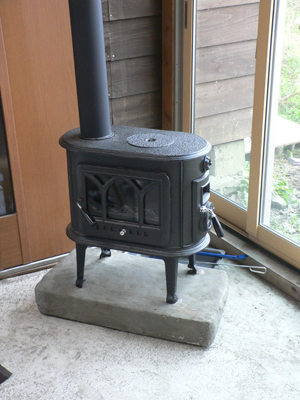

前に使ってたこの薪ストーブを店用に使って、ここに作ってみようと思う。


ロケットストーブについて調べてたんだけど、
完全燃焼するから煙突掃除はいらないってほんとかな？、

いとも簡単に着火してるんだけど、横引き煙突を長くしたら
着火時に煙の逆流するんでは？　と疑問。

バーナーで着火してる映像があったけど、毎回それもめんどうだから
そうなら横引きはしないように作る気なのですが、どなたか分かりませんか？



と、それとは別で、その前にピザ窯を作るんだけど、
始めは土窯か石窯で　って思っていたんだけど、こっちもロケットストーブの原理で
作ったら面白くて使い勝手がいいのでは　と思う。

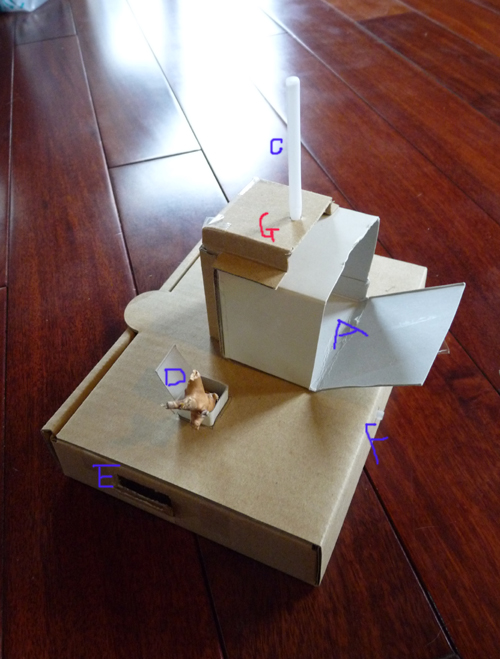

そしてこんな感じに描けてきたのだが、どうせならいい物にしたく、
さらにマニアックに性能を高めたい。
詳しい人の知恵をお借りしたく書いてみる。

結局は作りながらテストを繰り返し研究するのが楽しいんだが。

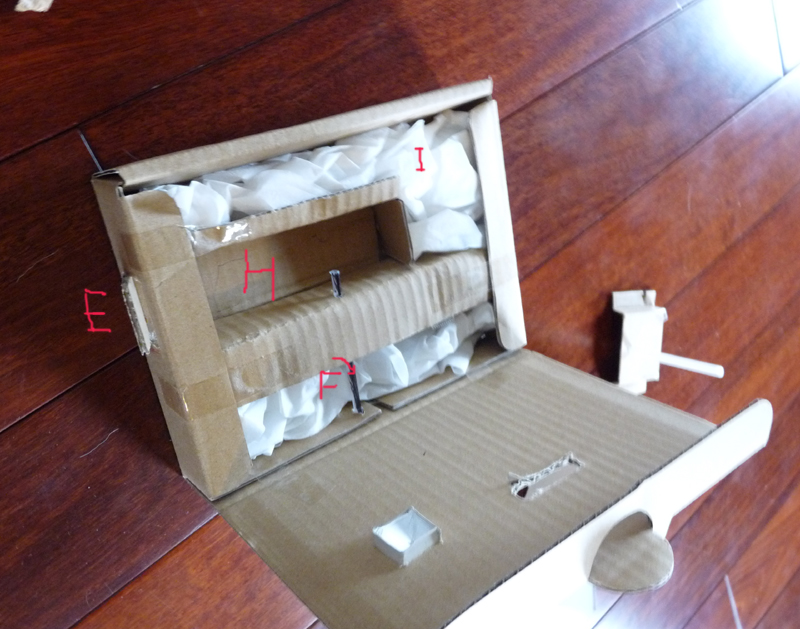

まずは内部　　腰高くらいの台座を作りその上に
Ｈ：ここで薪を燃やす。（耐火レンガなどで作る。
Ｅ：灰の掻き出し口。（鉄製の水道メーターボックスなどで？）
Ｆ：吸気菅（鉄菅、セラミック）　この場所や形なんか、探りながら作り。
Ｉ：　砂やパーライトや粘土　（断熱として）



耐火レンガと粘土などで天板を作り。



Ａ：オーブン本体　（厚さ１ｃｍくらい45cm角くらいの鉄製、１~２万円は覚悟。
なければ鉄板から作るかも）
Ｄ：薪投入口　（ふた付き、なにかいいのないかな？）

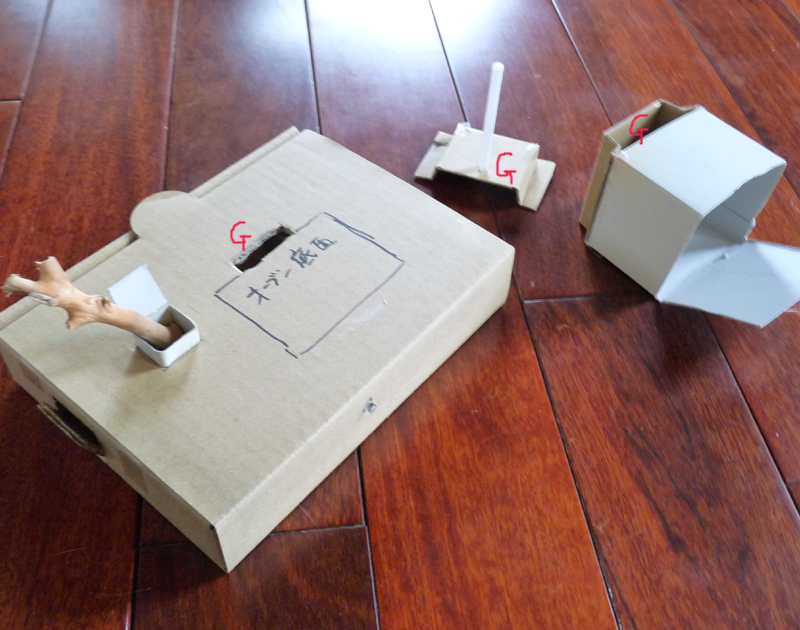

Ｇ：熱風道　（鉄で作るかもしれないけど、蓄熱用に耐火レンガか溶岩ブロックなどを
オーブン周りに積むので、それとの隙間でいいのかも。
Ｃ：煙突

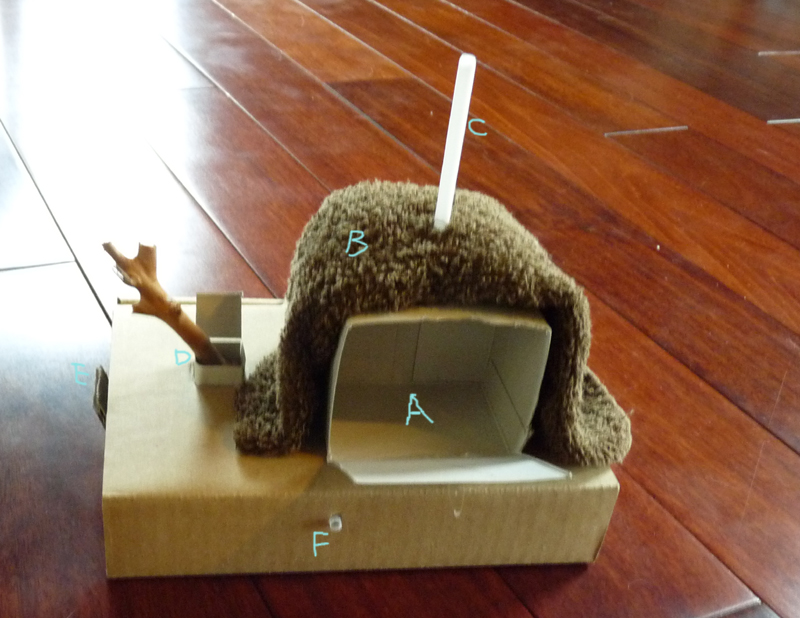

Ｂ：仕上げに粘土やしっくいなどで断熱。　（この形、かっこいいのを考える）

鉄製オーブンは熱伝導が良く早く温まるし、下から底面　背面　上面　を加熱すれは
充分かと思い、シンプルに上排気のプラン。
上部でも料理できるようにもしようかとも。

これよりも、一度熱風を上まで持ってきて、下げる時にオーブンを暖める仕組み
の方がいいのかな？

特に考えている点は
Ｇ：（熱風道）とＦ：吸気菅（２次燃焼（これはいらない？））の場所と仕組み　と
煙突の場所などまだまだ改善が必要と思うので
（始めの上昇気流を強める工夫がさらに必要と思う）

こっちの方がいんじゃない？とかこんな部品あるよ　とかそんなことあったら聞かせてほしいです。



そんなことに脳内ムチュウ中。




have a　nice day!!
